作為一款符合ISO14443A協議和NFC Forum Type 2 Tag標準的 NFC標簽芯片，英飛凌SLE66R01PN帶有128Bytes的用戶存儲容量，7Bytes的UID，1萬次以上的數據讀寫次數和10年的數據保存時間。

藍牙配對功能是目前NFC Forum Type 2 Tag標簽的主流應用領域，而大部分應用方案都是采用類似于下圖1的不帶觸發功能的設計。工作前提是藍牙模組處于開啟狀態，在NFC標簽端存儲藍牙MAC地址，通過NFC匹配藍牙MAC，以達到藍牙配對的目的。

而在另外一些產品應用中，需要通過NFC功能觸發藍牙模組的開啟，實現藍牙配對。SLE66R01PN芯片本身不帶FD觸發管腳，所以就如何實現觸發功能，下面簡單的介紹幾種對比方案(芯片采用2.0×2.0x0.50mm，QFN 4腳封裝)。注：J1引腳連接到藍牙模組端MCU的GPIO口。

方案一：需接外圍電路，如圖2。

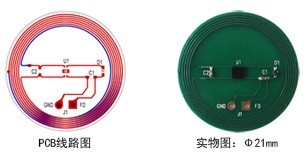

引腳J1輸出電壓是以交流的方式輸出，如果要實現觸發功能還需要在藍牙模組電路上添加整流電路，再連接到藍牙模組MCU的GPIO上。

三極管開關觸發

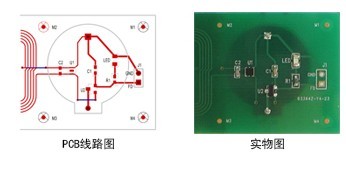

需要外接電源(藍牙模組端電源)作為觸發信號，而標簽端的電場能量作為控制三極管的一個開關信號，從而實現觸發，而此時引腳J1輸出的為外接電源電壓。

方案三：二極管穩壓觸發，如圖4。

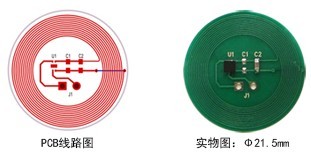

原理是電場能量通過二極管砍波、電容濾波實現輸出一個穩定觸發功能。二極管穩壓觸發模塊是目前這類觸發方案中性價比最高的一個，不需要外接電源，簡化了藍牙模組端的電路設計。

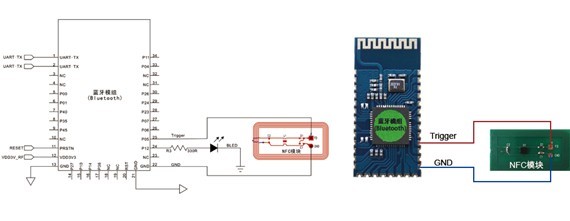

在實際電路中，藍牙模組MCU的工作電壓一般為1.8V-3.6V，方案三J1引腳輸出的電壓通過調節可以穩定在1.8V-3.3 V左右，從而實現穩定觸發的功能。如圖5(帶觸發功能NFC模塊與藍牙模組連接圖)

與目前市場上帶FD輸出管腳的NFC芯片相比，SLE66R01PN在Bom和電路設計上并沒有劣勢。因為帶FD輸出功能的NFC芯片在使用觸發功能時，也需要在標簽或藍牙模組電路上增加一個上拉電阻實現觸發功能，因為此類芯片的FD輸出是開漏輸出，需要藍牙模組端電源作為觸發信號，如果不加上拉電阻的話，依然無法實現觸發功能。

隨著可穿戴產品、耳機、互動游戲標簽等低功耗設計要求產品的市場需求不斷增加，帶觸發功能的NFC標簽產品市場將不斷擴大。
