安卓NFC標簽讀取快速開發教程（附源代碼demo下載）

NFC技術 小天 104176瀏覽

Demo下載

1.NFC的工作模式

NFC支持如下3種工作模式：讀卡器模式（Reader/writer mode）、仿真卡模式(Card Emulation Mode)、點對點模式（P2P mode）。

下來分別看一下這三種模式：

（1）讀卡器模式

數據在NFC芯片中，可以簡單理解成“刷標簽”。本質上就是通過支持NFC的手機或其它電子設備從帶有NFC芯片的標簽、貼紙、名片等媒介中讀寫信息。通常NFC標簽是不需要外部供電的。當支持NFC的外設向NFC讀寫數據時，它會發送某種磁場，而這個磁場會自動的向NFC標簽供電。

（2）仿真卡模式

數據在支持NFC的手機或其它電子設備中，可以簡單理解成“刷手機”。本質上就是將支持NFC的手機或其它電子設備當成借記卡、公交卡、門禁卡等IC卡使用。基本原理是將相應IC卡中的信息憑證封裝成數據包存儲在支持NFC的外設中 。
在使用時還需要一個NFC射頻器（相當于刷卡器）。將手機靠近NFC射頻器，手機就會接收到NFC射頻器發過來的信號，在通過一系列復雜的驗證后，將IC卡的相應信息傳入NFC射頻器，最后這些IC卡數據會傳入NFC射頻器連接的電腦，并進行相應的處理（如電子轉帳、開門等操作）。

（3）點對點模式

該模式與藍牙、紅外差不多，用于不同NFC設備之間進行數據交換，不過這個模式已經沒有有“刷”的感覺了。其有效距離一般不能超過4厘米，但傳輸建立速度要比紅外和藍牙技術快很多，傳輸速度比紅外塊得多，如過雙方都使用Android4.2，NFC會直接利用藍牙傳輸。這種技術被稱為Android Beam。所以使用Android Beam傳輸數據的兩部設備不再限于4厘米之內。
點對點模式的典型應用是兩部支持NFC的手機或平板電腦實現數據的點對點傳輸，例如，交換圖片或同步設備聯系人。因此，通過NFC，多個設備如數字相機，計算機，手機之間，都可以快速連接，并交換資料或者服務。

下面看一下NFC、藍牙和紅外之間的差異：

對比項 NFC 藍牙 紅外
網絡類型 點對點 單點對多點 點對點
有效距離 <=0.1m <=10m，最新的藍牙4.0有效距離可達100m 一般在1m以內，熱技術連接，不穩定
傳輸速度 最大424kbps 最大24Mbps 慢速115.2kbps，快速4Mbps
建立時間 <0.1s 6s 0.5s
安全性 安全，硬件實現 安全，軟件實現 不安全，使用IRFM時除外
通信模式 主動-主動/被動 主動-主動 主動-主動
成本 低 中 低

2.Android對NFC的支持

不同的NFC標簽之間差異很大，有的只支持簡單的讀寫操作，有時還會采用支持一次性寫入的芯片，將NFC標簽設計成只讀的。當然，也存在一些復雜的NFC標簽，例如，有一些NFC標簽可以通過硬件加密的方式限制對某一區域的訪問。還有一些標簽自帶操作環境，允許NFC設備與這些標簽進行更復雜的交互。這些標簽中的數據也會采用不同的格式。但Android SDK API主要支持NFC論壇標準（Forum Standard），這種標準被稱為NDEF（NFC Data Exchange Format，NFC數據交換格式）。

NDEF格式其實就類似于硬盤的NTFS，下面我們看一下NDEF數據：

（1）NDEF數據的操作

Android SDK API支持如下3種NDEF數據的操作：

1）從NFC標簽讀取NDEF格式的數據。
2）向NFC標簽寫入NDEF格式的數據。
3）通過Android Beam技術將NDEF數據發送到另一部NFC設備。

用于描述NDEF格式數據的兩個類：

1）NdefMessage：描述NDEF格式的信息，實際上我們寫入NFC標簽的就是NdefMessage對象。
2）NdefRecord：描述NDEF信息的一個信息段，一個NdefMessage可能包含一個或者多個NdefRecord。

NdefMessage和NdefRecord是Android NFC技術的核心類，無論讀寫NDEF格式的NFC標簽，還是通過Android Beam技術傳遞Ndef格式的數據，都需要這兩個類。

（2）非NDEF數據的操作

對于某些特殊需求，可能要存任意的數據，對于這些數據，我們就需要自定義格式。這些數據格式實際上就是普通的字節流，至于字節流中的數據代表什么，就由開發人員自己定義了。

（3）編寫NFC程序的基本步驟

1）設置權限，限制Android版本、安裝的設備：

1
2
3
4
<uses-sdk android:minSdkVersion="14"/>
<uses-permission android:name="android.permission.NFC" />
<!-- 要求當前設備必須要有NFC芯片 -->
<uses-feature android:name="android.hardware.nfc" android:required="true" />

2）定義可接收Tag的Activity

Activity清單需要配置一下launchMode屬性：

1
2
3
<activity
    android:name=".TagTextActivity"
    android:launchMode="singleTop"/>

而Activity中，我們也抽取了一個通用的BaseNfcActivity，如下（后面的Activity實現都繼承于BaseNfcActivity）：

Java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/**
* 1.子類需要在onCreate方法中做Activity初始化。
* 2.子類需要在onNewIntent方法中進行NFC標簽相關操作。
*   當launchMode設置為singleTop時，第一次運行調用onCreate方法，
*   第二次運行將不會創建新的Activity實例，將調用onNewIntent方法
*   所以我們獲取intent傳遞過來的Tag數據操作放在onNewIntent方法中執行
*   如果在棧中已經有該Activity的實例，就重用該實例(會調用實例的onNewIntent())
*   只要NFC標簽靠近就執行
*/
public class BaseNfcActivity extends AppCompatActivity {
    private NfcAdapter mNfcAdapter;
    private PendingIntent mPendingIntent;
    /**
     * 啟動Activity，界面可見時
     */
    @Override
    protected void onStart() {
        super.onStart();
        mNfcAdapter = NfcAdapter.getDefaultAdapter(this);
        //一旦截獲NFC消息，就會通過PendingIntent調用窗口
        mPendingIntent = PendingIntent.getActivity(this, 0, new Intent(this, getClass()), 0);
    }
    /**
     * 獲得焦點，按鈕可以點擊
     */
    @Override
    public void onResume() {
        super.onResume();
        //設置處理優于所有其他NFC的處理
        if (mNfcAdapter != null)
            mNfcAdapter.enableForegroundDispatch(this, mPendingIntent, null, null);
    }
    /**
     * 暫停Activity，界面獲取焦點，按鈕可以點擊
     */
    @Override
    public void onPause() {
        super.onPause();
        //恢復默認狀態
        if (mNfcAdapter != null)
            mNfcAdapter.disableForegroundDispatch(this);
    }
}

注意：通常來說，所有處理NFC的Activity都要設置launchMode屬性為singleTop或者singleTask，保證了無論NFC標簽靠近手機多少次，Activity實例只有一個。

接下來看幾個具體的NFC標簽應用實例，通過情景學習快速掌握NFC技術：

3.兩個NFC標簽的簡單實例

1.利用NFC標簽讓Android自動運行程序

場景是這樣的：現將應用程序的包寫到NFC程序上，然后我們將NFC標簽靠近Android手機，手機就會自動運行包所對應的程序，這個是NFC比較基本的一個應用。下面以貼近標簽自動運行Android自帶的“短信”為例。

向NFC標簽寫入數據一般分為三步：

1）獲取Tag對象

1
Tag tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);

2）判斷NFC標簽的數據類型（通過Ndef.get方法）

1
Ndef ndef = Ndef.get(tag);

3）寫入數據

1
ndef.writeNdefMessage(ndefMessage);

詳細實現代碼如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
public class RunAppActivity extends BaseNfcActivity{
    private String mPackageName = "com.android.mms";//短信
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
    @Override
    public void onNewIntent(Intent intent) {
        if (mPackageName == null)
            return;
        //1.獲取Tag對象
        Tag detectedTag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        writeNFCTag(detectedTag);
    }
    /**
     * 往標簽寫數據的方法
     *
     * @param tag
     */
    public void writeNFCTag(Tag tag) {
        if (tag == null) {
            return;
        }
        NdefMessage ndefMessage = new NdefMessage(new NdefRecord[]{NdefRecord
                .createApplicationRecord(mPackageName)});
        //轉換成字節獲得大小
        int size = ndefMessage.toByteArray().length;
        try {
            //2.判斷NFC標簽的數據類型（通過Ndef.get方法）
            Ndef ndef = Ndef.get(tag);
            //判斷是否為NDEF標簽
            if (ndef != null) {
                ndef.connect();
                //判斷是否支持可寫
                if (!ndef.isWritable()) {
                    return;
                }
                //判斷標簽的容量是否夠用
                if (ndef.getMaxSize() < size) {
                    return;
                }
                //3.寫入數據
                ndef.writeNdefMessage(ndefMessage);
                Toast.makeText(this, "寫入成功", Toast.LENGTH_SHORT).show();
            } else { //當我們買回來的NFC標簽是沒有格式化的，或者沒有分區的執行此步
                //Ndef格式類
                NdefFormatable format = NdefFormatable.get(tag);
                //判斷是否獲得了NdefFormatable對象，有一些標簽是只讀的或者不允許格式化的
                if (format != null) {
                    //連接
                    format.connect();
                    //格式化并將信息寫入標簽
                    format.format(ndefMessage);
                    Toast.makeText(this, "寫入成功", Toast.LENGTH_SHORT).show();
                } else {
                    Toast.makeText(this, "寫入失敗", Toast.LENGTH_SHORT).show();
                }
            }
        } catch (Exception e) {
        }
    }
}

注意：設置 RunAppActivity 的 launchMode 屬性為 singleTop。

現在看一下效果圖：

android-nfc-dev1

將NFC標簽貼近手機背面，自動寫入數據，此時退出所有程序，返回桌面，然后再將NFC標簽貼近手機背面，將會看到自動打開了“短信”。

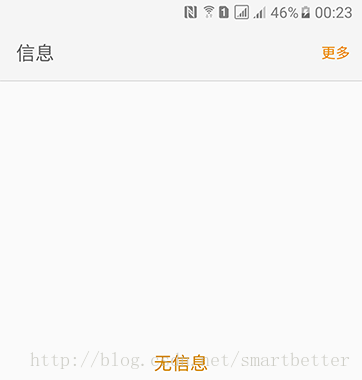

android-nfc-dev2
下來再看一個有趣的例子：

2.利用NFC標簽讓Android自動打開網頁

如何讓NFC標簽貼近手機，手機可以自動打開一個網頁呢？

首先我們創建一個NdefRecord，Android已經為我們提供好了這樣的方法：

1
2
3
4
//直接接受一個Uri
public NdefRecord createUri(String uriString);
//接受一個Uri的對象
public NdefRecord createUri(Uri uri);

實現代碼對比“3.利用NFC標簽讓Android自動運行程序”部分只是修改了writeNFCTag方法中

1
2
NdefMessage ndefMessage = new NdefMessage(new NdefRecord[]{NdefRecord
        .createApplicationRecord(mPackageName)});

為

1
2
NdefMessage ndefMessage = new NdefMessage(new NdefRecord[]{NdefRecord
        .createUri(Uri.parse("http://www.huyi8.cn"))});

其余不變。

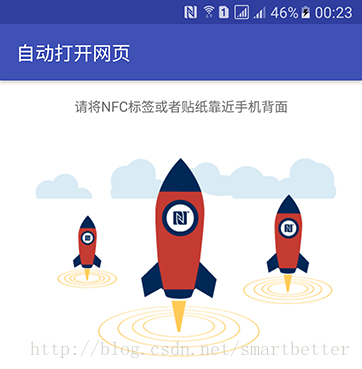

android-nfc-dev3

上面這個功能還是比較有用的，例如我們往某些商品上貼上NFC標簽，里面寫入該商品的詳細介紹網頁Uri，當用戶貼近商品時，就會自動打開該商品的詳情介紹。

通過上面這兩個案例的學習相信很多人已經對NFC感起了興趣，那么下來滲透式的分析一下NDEF文本格式，看看NDEF到底是個什么東西。

4.NDEF文本格式深度解析

獲取NFC標簽中的數據要通過 NdefRecord.getPayload 方法完成。當然，在處理這些數據之前，最好判斷一下NdefRecord對象中存儲的是不是NDEF文本格式數據。

（1）判斷數據是否為NDEF格式

1）TNF（類型名格式，Type Name Format）必須是NdefRecord.TNF_WELL_KNOWN。
2）可變的長度類型必須是NdefRecord.RTD_TEXT。

如果這兩個標準同時滿足，那么就為NDEF格式。

（2）NDEF文本格式規范

不管什么格式的數據本質上都是由一些字節組成的。對于NDEF文本格式來說，這些數據的第1個字節描述了數據的狀態，然后若干個字節描述文本的語言編碼，最后剩余字節表示文本數據。這些數據格式由NFC Forum的相關規范定義，可以通過 http://members.nfc-forum.org/specs/spec_dashboard 下載相關的規范。

下面這兩張表是規范中 3.2節 相對重要的翻譯部分：

NDEF文本數據格式：

偏移量 長度 描述
0 1 狀態字節，見下表（狀態字節編碼格式）
1 n ISO/IANA語言編碼。例如”en-US”，”fr-CA”。編碼格式是US-ASCII，長度由狀態字節的后6位指定。
n+1 m 文本數據。編碼格式是UTF-8或UTF-16。編碼格式由狀態字節的前3位指定。

狀態字節編碼格式：

字節位（0是最低位，7是最高位） 含義
7 0:文本編碼為UTF-8，1:文本編碼為UTF-16
6 必須設為0
5..0 語言編碼的長度（占用的字節個數）

下面我們動手實現NFC標簽中的文本數據的讀寫操作：

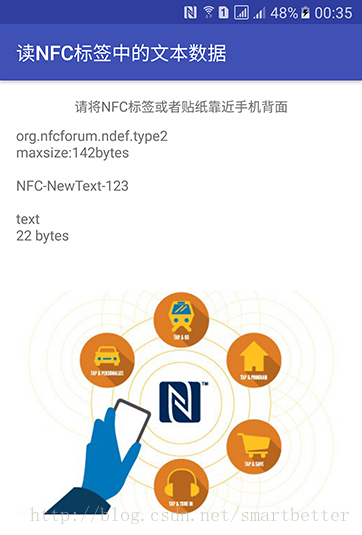

1.讀NFC標簽文本數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
public class ReadTextActivity extends BaseNfcActivity {
    private TextView mNfcText;
    private String mTagText;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_read_text);
        mNfcText = (TextView) findViewById(R.id.tv_nfctext);
    }
    @Override
    public void onNewIntent(Intent intent) {
        //1.獲取Tag對象
        Tag detectedTag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        //2.獲取Ndef的實例
        Ndef ndef = Ndef.get(detectedTag);
        mTagText = ndef.getType() + "\nmaxsize:" + ndef.getMaxSize() + "bytes\n\n";
        readNfcTag(intent);
        mNfcText.setText(mTagText);
    }
    /**
     * 讀取NFC標簽文本數據
     */
    private void readNfcTag(Intent intent) {
        if (NfcAdapter.ACTION_NDEF_DISCOVERED.equals(intent.getAction())) {
            Parcelable[] rawMsgs = intent.getParcelableArrayExtra(
                    NfcAdapter.EXTRA_NDEF_MESSAGES);
            NdefMessage msgs[] = null;
            int contentSize = 0;
            if (rawMsgs != null) {
                msgs = new NdefMessage[rawMsgs.length];
                for (int i = 0; i < rawMsgs.length; i++) {
                    msgs[i] = (NdefMessage) rawMsgs[i];
                    contentSize += msgs[i].toByteArray().length;
                }
            }
            try {
                if (msgs != null) {
                    NdefRecord record = msgs[0].getRecords()[0];
                    String textRecord = parseTextRecord(record);
                    mTagText += textRecord + "\n\ntext\n" + contentSize + " bytes";
                }
            } catch (Exception e) {
            }
        }
    }
    /**
     * 解析NDEF文本數據，從第三個字節開始，后面的文本數據
     * @param ndefRecord
     * @return
     */
    public static String parseTextRecord(NdefRecord ndefRecord) {
        /**
         * 判斷數據是否為NDEF格式
         */
        //判斷TNF
        if (ndefRecord.getTnf() != NdefRecord.TNF_WELL_KNOWN) {
            return null;
        }
        //判斷可變的長度的類型
        if (!Arrays.equals(ndefRecord.getType(), NdefRecord.RTD_TEXT)) {
            return null;
        }
        try {
            //獲得字節數組，然后進行分析
            byte[] payload = ndefRecord.getPayload();
            //下面開始NDEF文本數據第一個字節，狀態字節
            //判斷文本是基于UTF-8還是UTF-16的，取第一個字節"位與"上16進制的80，16進制的80也就是最高位是1，
            //其他位都是0，所以進行"位與"運算后就會保留最高位
            String textEncoding = ((payload[0] & 0x80) == 0) ? "UTF-8" : "UTF-16";
            //3f最高兩位是0，第六位是1，所以進行"位與"運算后獲得第六位
            int languageCodeLength = payload[0] & 0x3f;
            //下面開始NDEF文本數據第二個字節，語言編碼
            //獲得語言編碼
            String languageCode = new String(payload, 1, languageCodeLength, "US-ASCII");
            //下面開始NDEF文本數據后面的字節，解析出文本
            String textRecord = new String(payload, languageCodeLength + 1,
                    payload.length - languageCodeLength - 1, textEncoding);
            return textRecord;
        } catch (Exception e) {
            throw new IllegalArgumentException();
        }
    }
}

注意：Activity清單需要配置一下launchMode屬性（后面一樣要注意）：

1
2
3
<activity
    android:name=".ReadTextActivity"
    android:launchMode="singleTop"/>

2.寫NFC標簽文本數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
public class WriteTextActivity extends BaseNfcActivity {
    private String mText = "NFC-NewText-123";
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_write_text);
    }
    @Override
    public void onNewIntent(Intent intent) {
        if (mText == null)
            return;
        //獲取Tag對象
        Tag detectedTag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        NdefMessage ndefMessage = new NdefMessage(
                new NdefRecord[] { createTextRecord(mText) });
        boolean result = writeTag(ndefMessage, detectedTag);
        if (result){
            Toast.makeText(this, "寫入成功", Toast.LENGTH_SHORT).show();
        } else {
            Toast.makeText(this, "寫入失敗", Toast.LENGTH_SHORT).show();
        }
    }
    /**
     * 創建NDEF文本數據
     * @param text
     * @return
     */
    public static NdefRecord createTextRecord(String text) {
        byte[] langBytes = Locale.CHINA.getLanguage().getBytes(Charset.forName("US-ASCII"));
        Charset utfEncoding = Charset.forName("UTF-8");
        //將文本轉換為UTF-8格式
        byte[] textBytes = text.getBytes(utfEncoding);
        //設置狀態字節編碼最高位數為0
        int utfBit = 0;
        //定義狀態字節
        char status = (char) (utfBit + langBytes.length);
        byte[] data = new byte[1 + langBytes.length + textBytes.length];
        //設置第一個狀態字節，先將狀態碼轉換成字節
        data[0] = (byte) status;
        //設置語言編碼，使用數組拷貝方法，從0開始拷貝到data中，拷貝到data的1到langBytes.length的位置
        System.arraycopy(langBytes, 0, data, 1, langBytes.length);
        //設置文本字節，使用數組拷貝方法，從0開始拷貝到data中，拷貝到data的1 + langBytes.length
        //到textBytes.length的位置
        System.arraycopy(textBytes, 0, data, 1 + langBytes.length, textBytes.length);
        //通過字節傳入NdefRecord對象
        //NdefRecord.RTD_TEXT：傳入類型 讀寫
        NdefRecord ndefRecord = new NdefRecord(NdefRecord.TNF_WELL_KNOWN,
                NdefRecord.RTD_TEXT, new byte[0], data);
        return ndefRecord;
    }
    /**
     * 寫數據
     * @param ndefMessage 創建好的NDEF文本數據
     * @param tag 標簽
     * @return
     */
    public static boolean writeTag(NdefMessage ndefMessage, Tag tag) {
        try {
            Ndef ndef = Ndef.get(tag);
            ndef.connect();
            ndef.writeNdefMessage(ndefMessage);
            return true;
        } catch (Exception e) {
        }
        return false;
    }
}

我們將手機貼近NFC標簽，當寫入成功會彈出“寫入成功”的吐司。下面我們再驗證一下是否成功寫入：

android-nfc-dev5

我們看到，數據已經寫入成功了，說明到此我們已經成功的讀寫NFC標簽中的文本數據了。

5.NDEF Uri格式深度解析

與NDEF文本格式一樣，存儲在NFC標簽中的Uri也有一定的格式，http://members.nfc-forum.org/specs/spec_dashboard

（1）Uri的格式規范要比文本格式簡單一些：

Name 偏移 大小 值 描述
識別碼 0 1byte Uri識別碼 用于存儲已知Uri的前綴
Uri字段 1 N UTF-8類型字符串 用于存儲剩余字符串

（2）Uri的前綴如下（都是十六進制的一個數）：

十進制 十六進制 協議 十進制 十六進制 協議
0 0x00 N/A 1 0x01 http://www.
2 0x02 https://www. 3 0x03 http://
4 0x04 https:// 5 0x05 tel:
6 0x06 mailto: 7 0x07 ftp://anonymous:anonymous@
8 0x08 ftp://ftp. 9 0x09 ftps://
10 0x0A sftp:// 11 0x0B smb://
12 0x0C nfs:// 13 0x0D ftp://
14 0x0E dav:// 15 0x0F news:
16 0x10 telnet:// 17 0x11 imap:
18 0x12 rtsp:// 19 0x13 urn:
20 0x14 pop: 21 0x15 sip:
22 0x16 sips: 23 0x17 tftp:
24 0x18 btspp:// 25 0x19 btl2cap://
26 0x1A btgoep:// 27 0x1B tcpobex://
28 0x1C irdaobex:// 29 0x1D file://
30 0x1E urn:epc:id: 31 0x1F urn:epc:tag:
32 0x20 urn:epc:pat: 33 0x21 urn:epc:raw:
34 0x22 urn:epc: 35 0x23 urn:nfc:

每一個協議，都是用十六進制來存儲于識別碼位置（占1byte）。

是不是相對簡單了些，那么下來我們來解析一個Uri。

（3）預先定義已知Uri前綴

這里我們定義一個UriPrefix類，以便方便的獲取Uri前綴：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public class UriPrefix {
    public static final Map<Byte, String> URI_PREFIX_MAP = new HashMap<Byte, String>();
    // 預先定義已知Uri前綴
    static {
        URI_PREFIX_MAP.put((byte) 0x00, "");
        URI_PREFIX_MAP.put((byte) 0x01, "http://www.");
        URI_PREFIX_MAP.put((byte) 0x02, "https://www.");
        URI_PREFIX_MAP.put((byte) 0x03, "http://");
        URI_PREFIX_MAP.put((byte) 0x04, "https://");
        URI_PREFIX_MAP.put((byte) 0x05, "tel:");
        URI_PREFIX_MAP.put((byte) 0x06, "mailto:");
        URI_PREFIX_MAP.put((byte) 0x07, "ftp://anonymous:anonymous@");
        URI_PREFIX_MAP.put((byte) 0x08, "ftp://ftp.");
        URI_PREFIX_MAP.put((byte) 0x09, "ftps://");
        URI_PREFIX_MAP.put((byte) 0x0A, "sftp://");
        URI_PREFIX_MAP.put((byte) 0x0B, "smb://");
        URI_PREFIX_MAP.put((byte) 0x0C, "nfs://");
        URI_PREFIX_MAP.put((byte) 0x0D, "ftp://");
        URI_PREFIX_MAP.put((byte) 0x0E, "dav://");
        URI_PREFIX_MAP.put((byte) 0x0F, "news:");
        URI_PREFIX_MAP.put((byte) 0x10, "telnet://");
        URI_PREFIX_MAP.put((byte) 0x11, "imap:");
        URI_PREFIX_MAP.put((byte) 0x12, "rtsp://");
        URI_PREFIX_MAP.put((byte) 0x13, "urn:");
        URI_PREFIX_MAP.put((byte) 0x14, "pop:");
        URI_PREFIX_MAP.put((byte) 0x15, "sip:");
        URI_PREFIX_MAP.put((byte) 0x16, "sips:");
        URI_PREFIX_MAP.put((byte) 0x17, "tftp:");
        URI_PREFIX_MAP.put((byte) 0x18, "btspp://");
        URI_PREFIX_MAP.put((byte) 0x19, "btl2cap://");
        URI_PREFIX_MAP.put((byte) 0x1A, "btgoep://");
        URI_PREFIX_MAP.put((byte) 0x1B, "tcpobex://");
        URI_PREFIX_MAP.put((byte) 0x1C, "irdaobex://");
        URI_PREFIX_MAP.put((byte) 0x1D, "file://");
        URI_PREFIX_MAP.put((byte) 0x1E, "urn:epc:id:");
        URI_PREFIX_MAP.put((byte) 0x1F, "urn:epc:tag:");
        URI_PREFIX_MAP.put((byte) 0x20, "urn:epc:pat:");
        URI_PREFIX_MAP.put((byte) 0x21, "urn:epc:raw:");
        URI_PREFIX_MAP.put((byte) 0x22, "urn:epc:");
        URI_PREFIX_MAP.put((byte) 0x23, "urn:nfc:");
    }
}

然后我們來看一下清單文件中Activity的相關配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
<activity
    android:name=".ReadWriteUriActivity"
    android:label="讀寫NFC標簽的Uri"
    android:launchMode="singleTop" >
    <intent-filter>
        <action android:name="android.nfc.action.NDEF_DISCOVERED" />
        <category android:name="android.intent.category.DEFAULT" />
        <!-- 攔截NFC標簽中存儲有以下Uri前綴的 -->
        <data android:scheme="http" />
        <data android:scheme="https" />
        <data android:scheme="ftp" />
    </intent-filter>
    <intent-filter>
        <action android:name="android.nfc.action.NDEF_DISCOVERED" />
        <category android:name="android.intent.category.DEFAULT" />
        <!-- 定義可以攔截文本 -->
        <data android:mimeType="text/plain" />
    </intent-filter>
</activity>

好了，接下來就可以進行讀寫NFC標簽中的Uri數據了：

1.讀NFC標簽中的Uri數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
public class ReadUriActivity extends BaseNfcActivity {
    private TextView mNfcText;
    private String mTagText;
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_read_uri);
        mNfcText = (TextView) findViewById(R.id.tv_nfctext);
    }
    @Override
    public void onNewIntent(Intent intent) {
        //獲取Tag對象
        Tag detectedTag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        //獲取Ndef的實例
        Ndef ndef = Ndef.get(detectedTag);
        mTagText = ndef.getType() + "\n max size:" + ndef.getMaxSize() + " bytes\n\n";
        readNfcTag(intent);
        mNfcText.setText(mTagText);
    }
    /**
     * 讀取NFC標簽Uri
     */
    private void readNfcTag(Intent intent) {
        if (NfcAdapter.ACTION_NDEF_DISCOVERED.equals(intent.getAction())) {
            Parcelable[] rawMsgs = intent.getParcelableArrayExtra(
                    NfcAdapter.EXTRA_NDEF_MESSAGES);
            NdefMessage ndefMessage = null;
            int contentSize = 0;
            if (rawMsgs != null) {
                if (rawMsgs.length > 0) {
                    ndefMessage = (NdefMessage) rawMsgs[0];
                    contentSize = ndefMessage.toByteArray().length;
                } else {
                    return;
                }
            }
            try {
                NdefRecord ndefRecord = ndefMessage.getRecords()[0];
                Log.i("JAVA",ndefRecord.toString());
                Uri uri = parse(ndefRecord);
                Log.i("JAVA","uri:"+uri.toString());
                mTagText += uri.toString() + "\n\nUri\n" + contentSize + " bytes";
            } catch (Exception e) {
            }
        }
    }
    /**
     * 解析NdefRecord中Uri數據
     * @param record
     * @return
     */
    public static Uri parse(NdefRecord record) {
        short tnf = record.getTnf();
        if (tnf == NdefRecord.TNF_WELL_KNOWN) {
            return parseWellKnown(record);
        } else if (tnf == NdefRecord.TNF_ABSOLUTE_URI) {
            return parseAbsolute(record);
        }
        throw new IllegalArgumentException("Unknown TNF " + tnf);
    }
    /**
     * 處理絕對的Uri
     * 沒有Uri識別碼，也就是沒有Uri前綴，存儲的全部是字符串
     * @param ndefRecord 描述NDEF信息的一個信息段，一個NdefMessage可能包含一個或者多個NdefRecord
     * @return
     */
    private static Uri parseAbsolute(NdefRecord ndefRecord) {
        //獲取所有的字節數據
        byte[] payload = ndefRecord.getPayload();
        Uri uri = Uri.parse(new String(payload, Charset.forName("UTF-8")));
        return uri;
    }
    /**
     * 處理已知類型的Uri
     * @param ndefRecord
     * @return
     */
    private static Uri parseWellKnown(NdefRecord ndefRecord) {
        //判斷數據是否是Uri類型的
        if (!Arrays.equals(ndefRecord.getType(), NdefRecord.RTD_URI))
            return null;
        //獲取所有的字節數據
        byte[] payload = ndefRecord.getPayload();
        String prefix = UriPrefix.URI_PREFIX_MAP.get(payload[0]);
        byte[] prefixBytes = prefix.getBytes(Charset.forName("UTF-8"));
        byte[] fullUri = new byte[prefixBytes.length + payload.length - 1];
        System.arraycopy(prefixBytes, 0, fullUri, 0, prefixBytes.length);
        System.arraycopy(payload, 1, fullUri, prefixBytes.length, payload.length - 1);
        Uri uri = Uri.parse(new String(fullUri, Charset.forName("UTF-8")));
        return uri;
    }
}

2.寫NFC標簽中的Uri數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
public class WriteUriActivity extends BaseNfcActivity {
    private String mUri = "http://www.baidu.com";
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_write_uri);
    }
    public void onNewIntent(Intent intent) {
        Tag detectedTag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        NdefMessage ndefMessage = new NdefMessage(new NdefRecord[]{createUriRecord(mUri)});
        boolean result = writeTag(ndefMessage, detectedTag);
        if (result){
            Toast.makeText(this, "寫入成功", Toast.LENGTH_SHORT).show();
        } else {
            Toast.makeText(this, "寫入失敗", Toast.LENGTH_SHORT).show();
        }
    }
    /**
     * 將Uri轉成NdefRecord
     * @param uriStr
     * @return
     */
    public static NdefRecord createUriRecord(String uriStr) {
        byte prefix = 0;
        for (Byte b : UriPrefix.URI_PREFIX_MAP.keySet()) {
            String prefixStr = UriPrefix.URI_PREFIX_MAP.get(b).toLowerCase();
            if ("".equals(prefixStr))
                continue;
            if (uriStr.toLowerCase().startsWith(prefixStr)) {
                prefix = b;
                uriStr = uriStr.substring(prefixStr.length());
                break;
            }
        }
        byte[] data = new byte[1 + uriStr.length()];
        data[0] = prefix;
        System.arraycopy(uriStr.getBytes(), 0, data, 1, uriStr.length());
        NdefRecord record = new NdefRecord(NdefRecord.TNF_WELL_KNOWN, NdefRecord.RTD_URI, new byte[0], data);
        return record;
    }
    /**
     * 寫入標簽
     * @param message
     * @param tag
     * @return
     */
    public static boolean writeTag(NdefMessage message, Tag tag) {
        int size = message.toByteArray().length;
        try {
            Ndef ndef = Ndef.get(tag);
            if (ndef != null) {
                ndef.connect();
                if (!ndef.isWritable()) {
                    return false;
                }
                if (ndef.getMaxSize() < size) {
                    return false;
                }
                ndef.writeNdefMessage(message);
                return true;
            }
        } catch (Exception e) {
        }
        return false;
    }
}

我們將手機貼近NFC標簽，寫入成功后驗證一下是否成功寫入：

android-nfc-dev6

我們看到，數據已經寫入成功了，說明到此我們已經成功的讀寫NFC標簽中的Uri數據了。

到這里，NDEF格式就大致說完了，那么接下來看一下非NDEF格式的數據。

6.非NDEF格式深度解析

1.MifareUltralight數據格式

將NFC標簽的存儲區域分為16個頁，每一個頁可以存儲4個字節，一個可存儲64個字節（512位）。頁碼從0開始（0至15）。前4頁（0至3）存儲了NFC標簽相關的信息（如NFC標簽的序列號、控制位等）。從第5頁開始存儲實際的數據（4至15頁）。

使用MifareUltralight.get方法獲取MifareUltralight對象，然后調用MifareUltralight.connect方法進行連接，并使用MifareUltralight.writePage方法每次寫入1頁（4個字節）。也可以使用MifareUltralight.readPages方法每次連續讀取4頁。如果讀取的頁的序號超過15，則從頭開始讀。例如，從第15頁（序號為14）開始讀。readPages方法會讀取14、15、0、1頁的數據。

2.讀MifareUltralight格式數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
public class ReadMUActivity extends BaseNfcActivity {
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_read_mu);
    }
    @Override
    public void onNewIntent(Intent intent) {
        Tag tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        String[] techList = tag.getTechList();
        boolean haveMifareUltralight = false;
        for (String tech : techList) {
            if (tech.indexOf("MifareUltralight") >= 0) {
                haveMifareUltralight = true;
                break;
            }
        }
        if (!haveMifareUltralight) {
            Toast.makeText(this, "不支持MifareUltralight數據格式", Toast.LENGTH_SHORT).show();
            return;
        }
        String data = readTag(tag);
        if (data != null)
            Toast.makeText(this, data, Toast.LENGTH_SHORT).show();
    }
    public String readTag(Tag tag) {
        MifareUltralight ultralight = MifareUltralight.get(tag);
        try {
            ultralight.connect();
            byte[] data = ultralight.readPages(4);
            return new String(data, Charset.forName("GB2312"));
        } catch (Exception e) {
        } finally {
            try {
                ultralight.close();
            } catch (Exception e) {
            }
        }
        return null;
    }
}

3.寫MifareUltralight格式數據

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public class WriteMUActivity extends BaseNfcActivity {
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_write_mu);
    }
    @Override
    public void onNewIntent(Intent intent) {
        Tag tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
        String[] techList = tag.getTechList();
        boolean haveMifareUltralight = false;
        for (String tech : techList) {
            if (tech.indexOf("MifareUltralight") >= 0) {
                haveMifareUltralight = true;
                break;
            }
        }
        if (!haveMifareUltralight) {
            Toast.makeText(this, "不支持MifareUltralight數據格式", Toast.LENGTH_SHORT).show();
            return;
        }
        writeTag(tag);
    }
    public void writeTag(Tag tag) {
        MifareUltralight ultralight = MifareUltralight.get(tag);
        try {
            ultralight.connect();
            //寫入八個漢字，從第五頁開始寫，中文需要轉換成GB2312格式
            ultralight.writePage(4, "北京".getBytes(Charset.forName("GB2312")));
            ultralight.writePage(5, "上海".getBytes(Charset.forName("GB2312")));
            ultralight.writePage(6, "廣州".getBytes(Charset.forName("GB2312")));
            ultralight.writePage(7, "天津".getBytes(Charset.forName("GB2312")));
            Toast.makeText(this, "寫入成功", Toast.LENGTH_SHORT).show();
        } catch (Exception e) {
        } finally {
            try {
                ultralight.close();
            } catch (Exception e) {
            }
        }
    }
}

我們將手機貼近NFC標簽，寫入成功后驗證一下是否成功寫入：

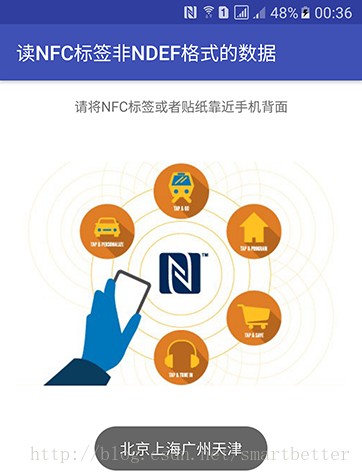

android-nfc-dev8

我們看到，彈出了“北京上海廣州天津”，說明數據已經寫入成功了，說明到此我們已經成功的讀寫NFC非NDEF格式的數據了。

NFC標簽開發深度解析到此就結束了！



作者：郭朝?轉載請注明出處：http://blog.csdn.net/smartbetter/article/details/53173217

nfchome-contact-us

轉載請注明：NFC之家 » 安卓NFC標簽讀取快速開發教程（附源代碼demo下載）

項目咨詢服務
